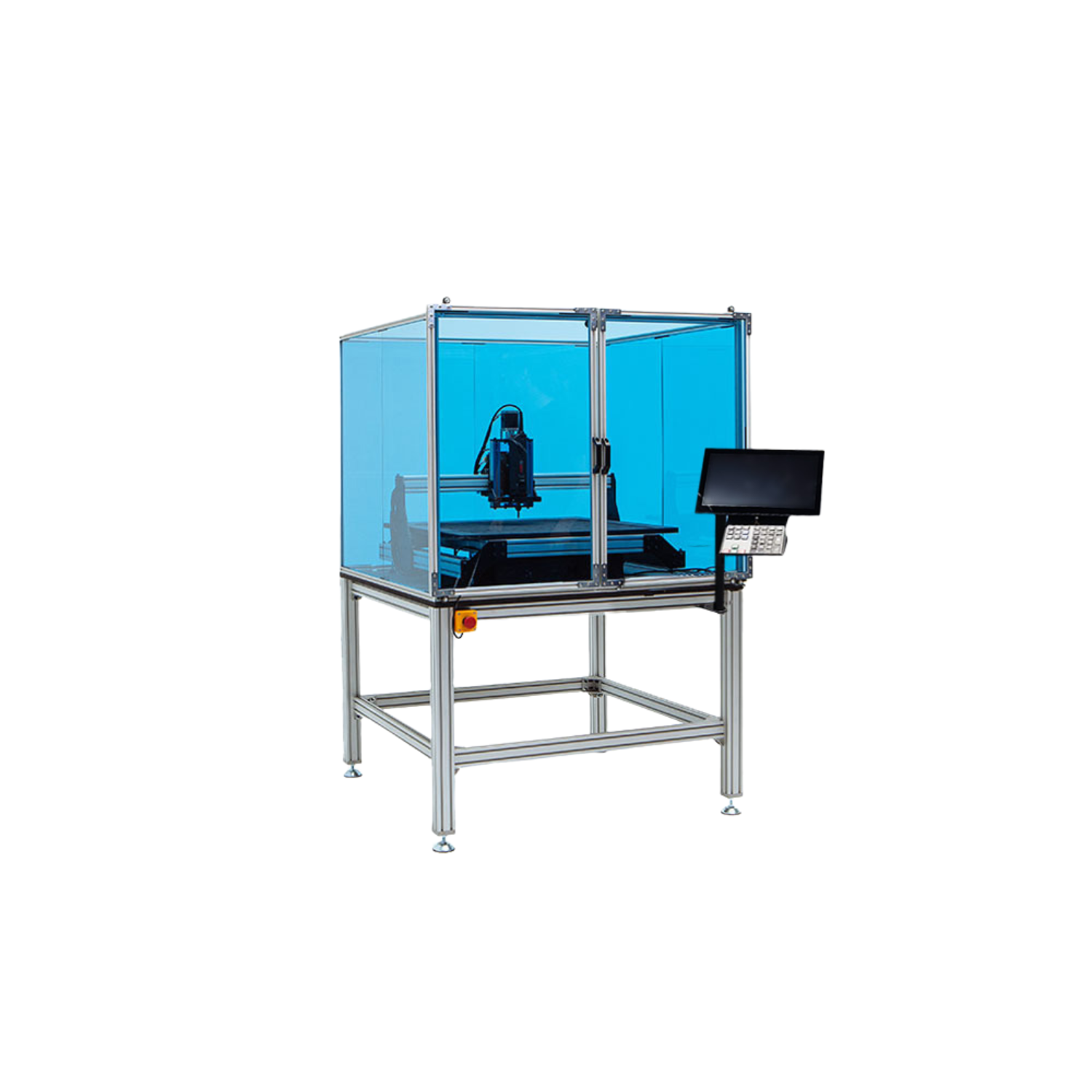

Evo CNC Education Bundle - S
Evo CNC Education Bundle - S
Dieses Paket enthält:

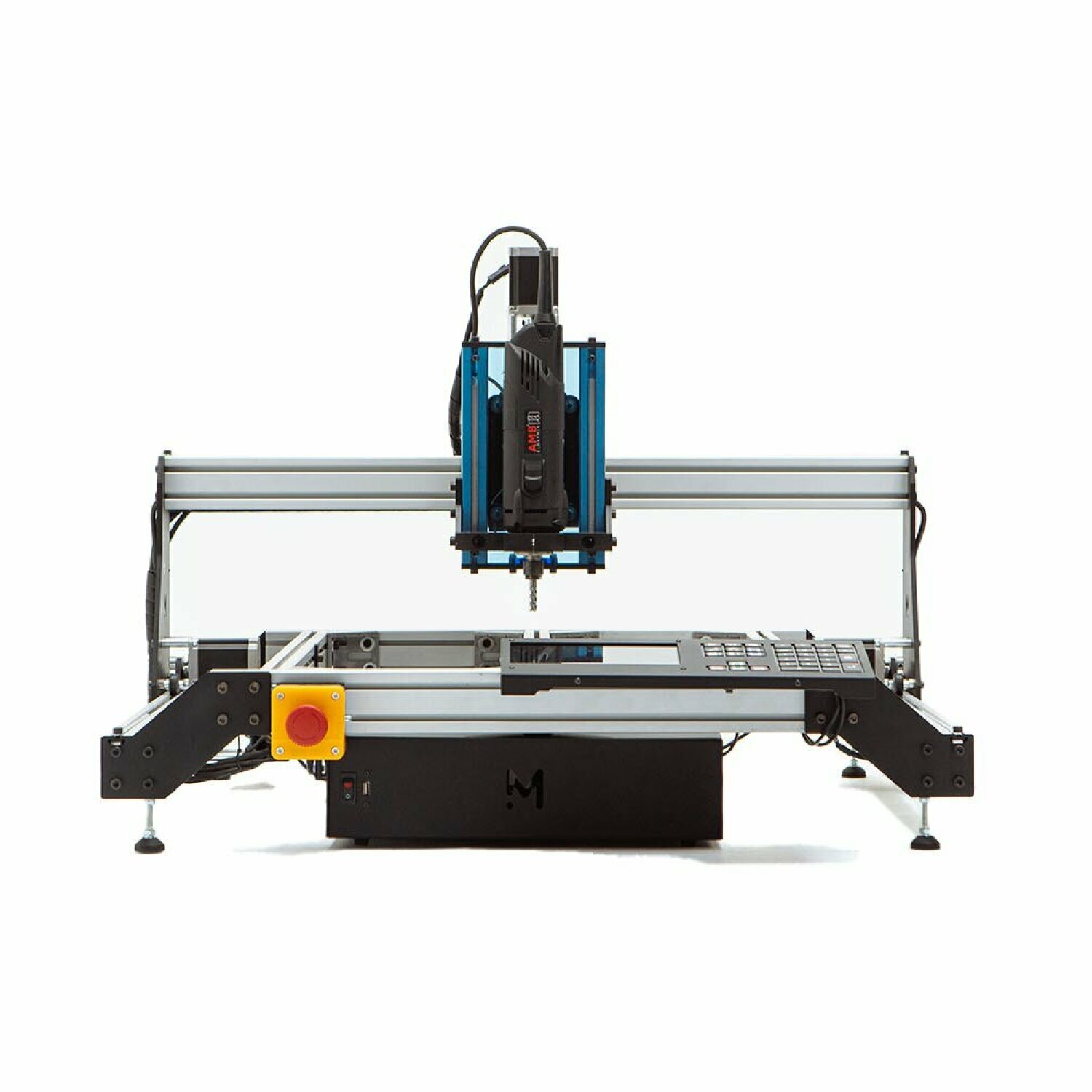

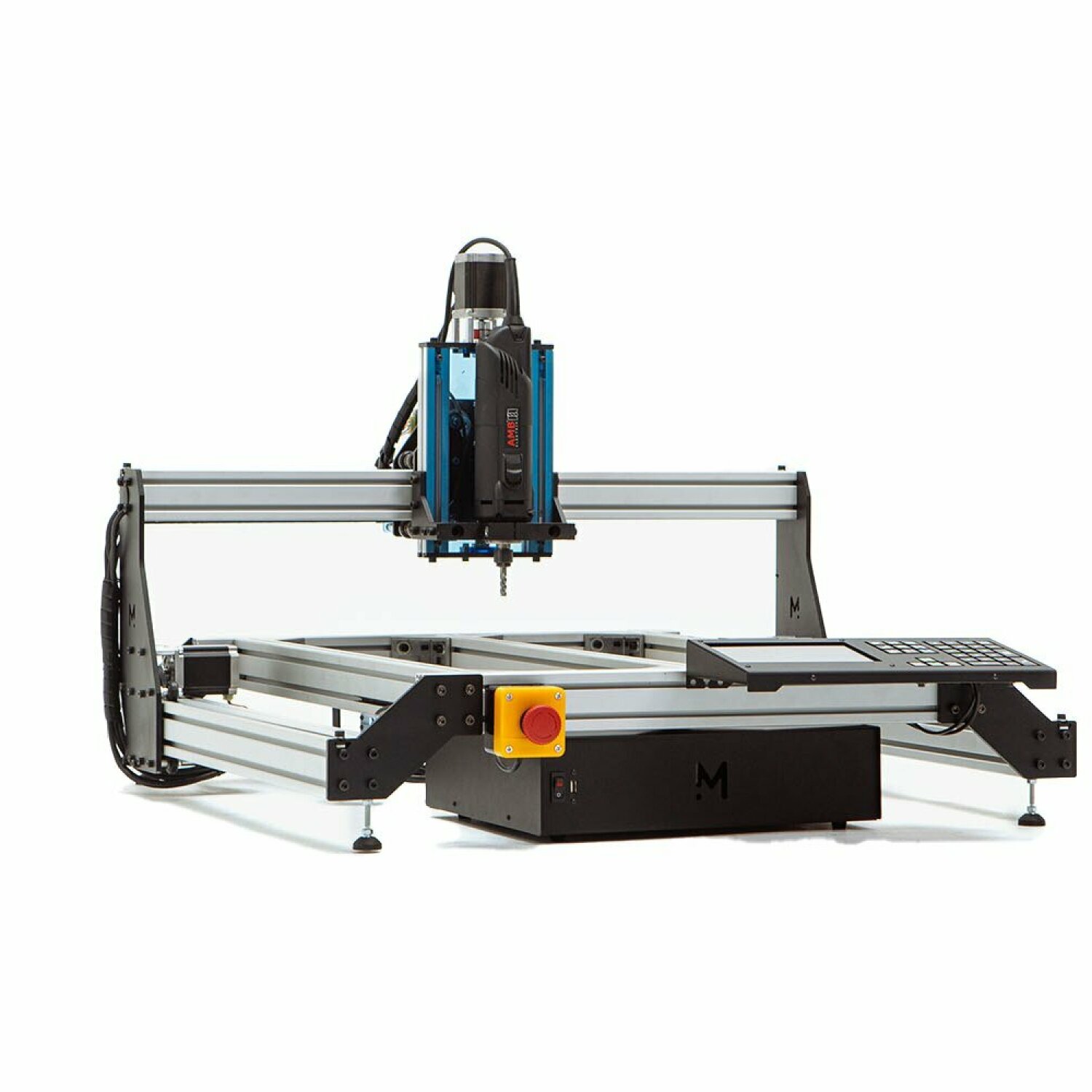

- 1x Evo-CNC-Kit S mit Expandable Touch Interface

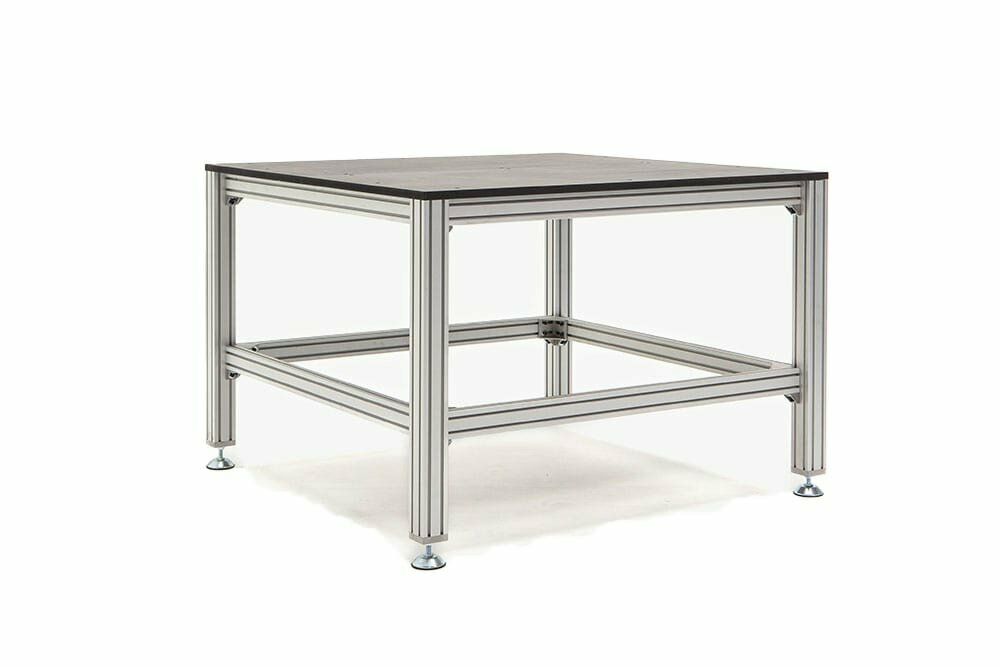

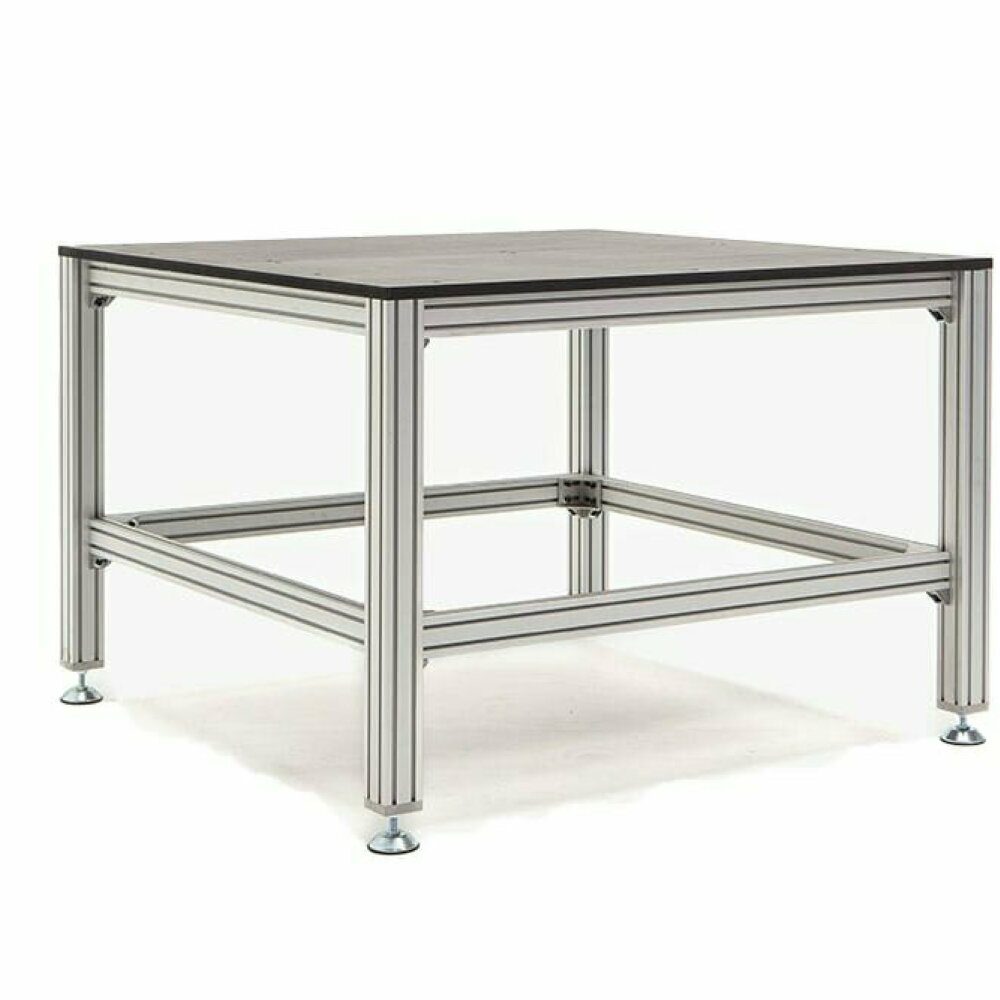

- 1x Arbeitstisch-Kit S

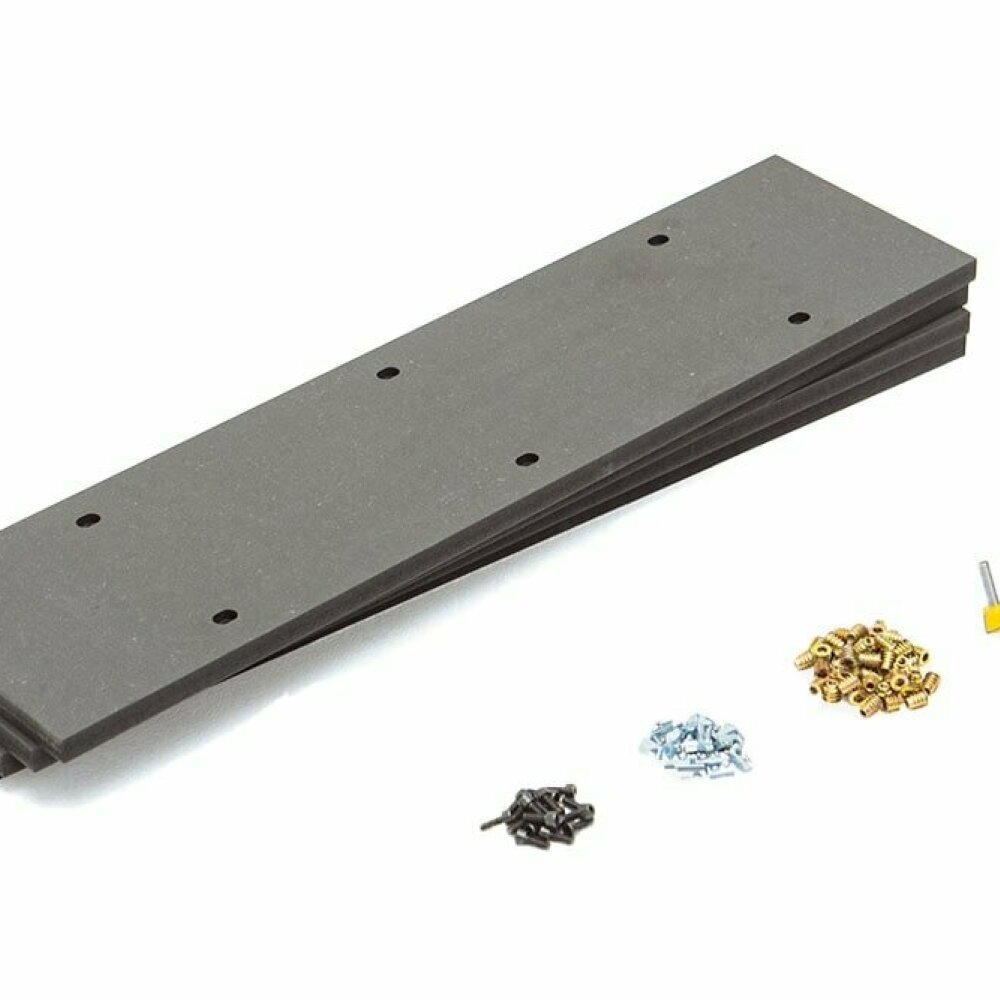

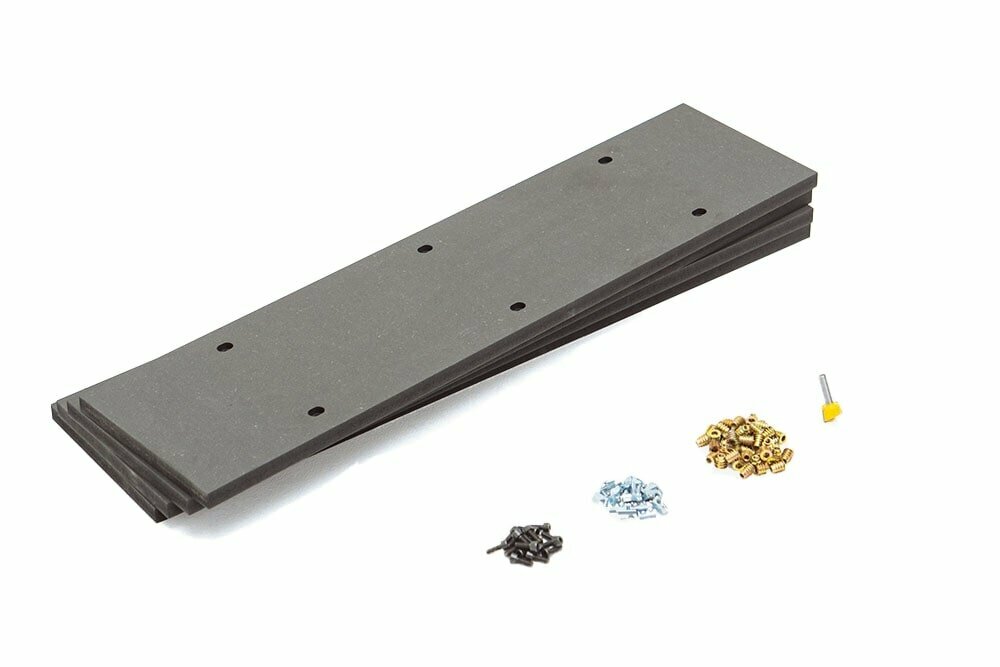

- 1x Spoilerboard-Kit S

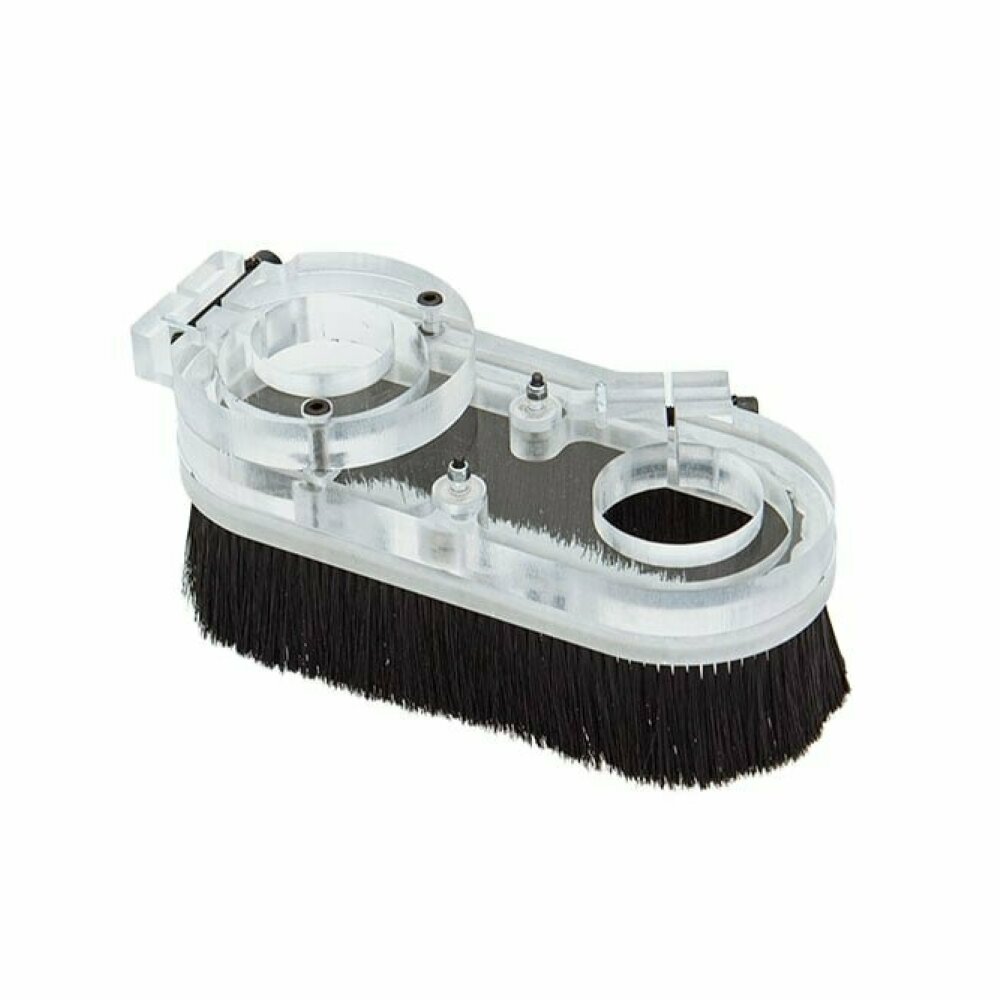

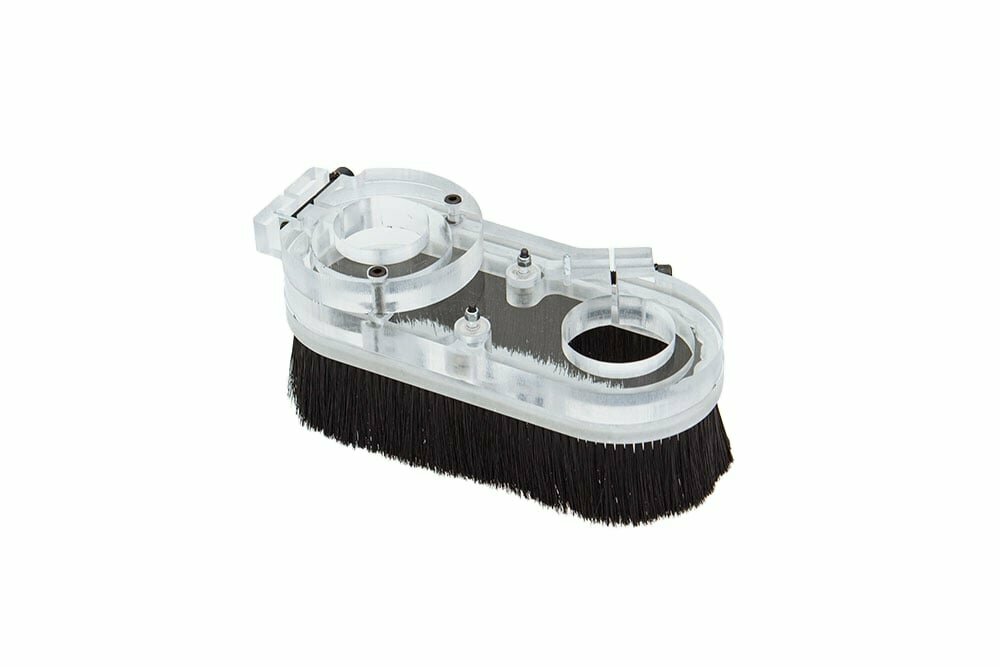

- 1x Staubschuh-Kit
- 1x 1400 Watt AMB Spindel DI (softwaregesteuert)

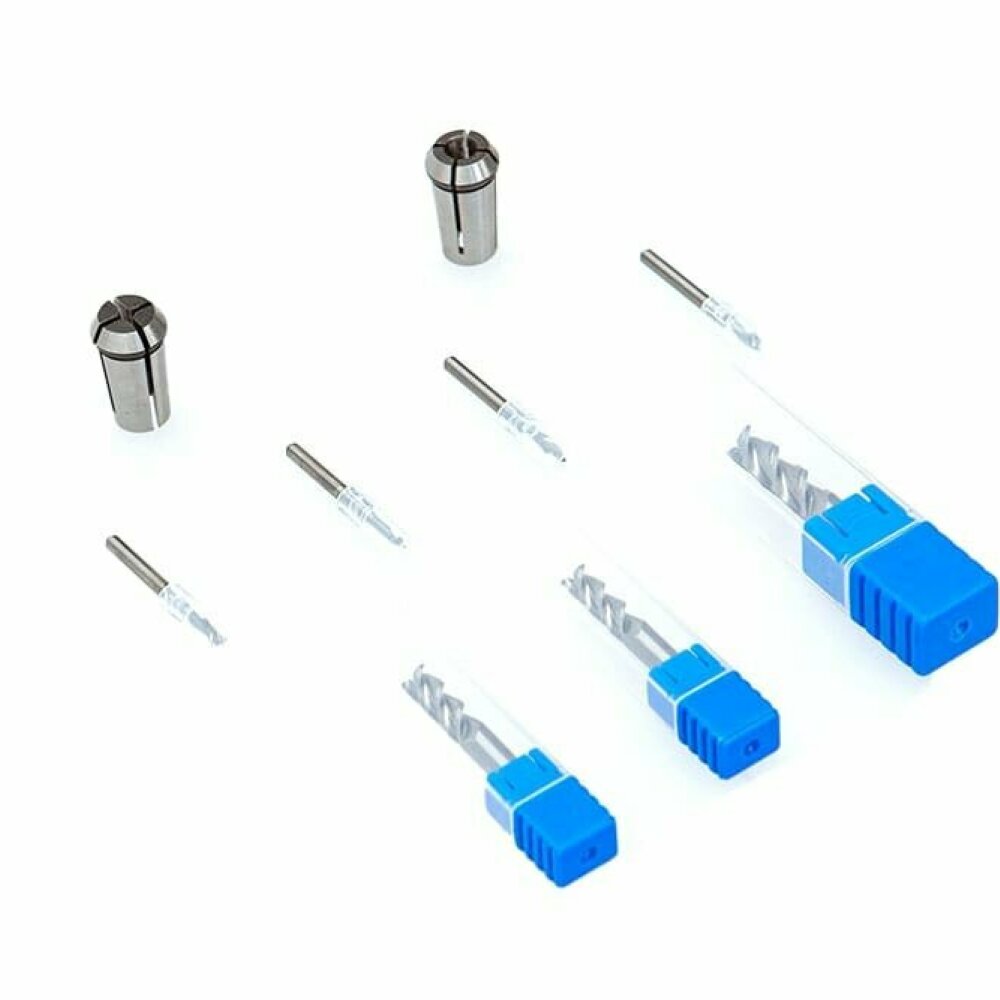

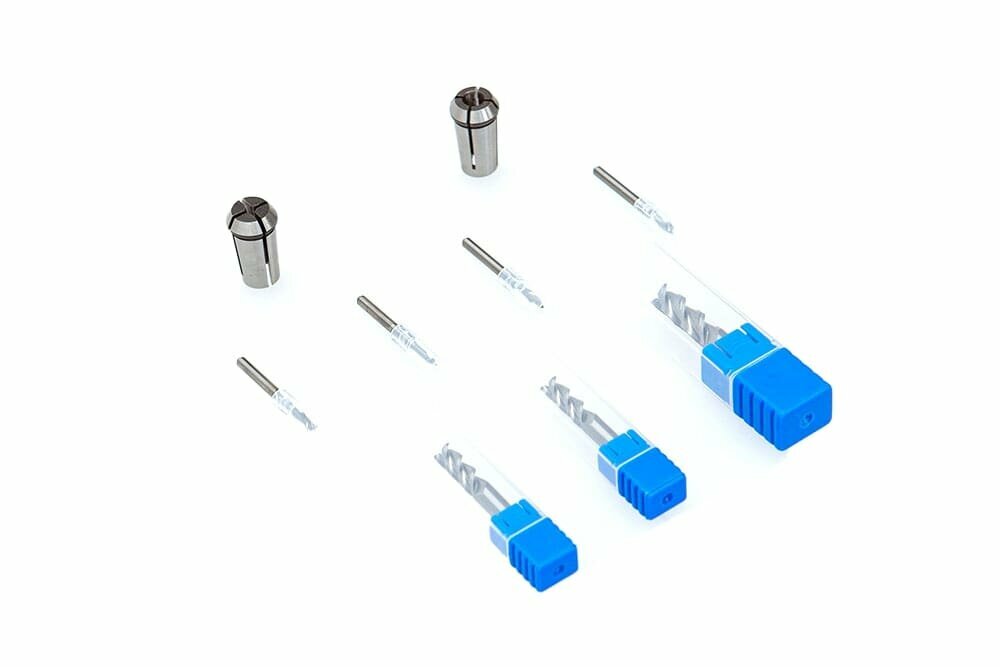

- 1x Schaftfräser-Kit

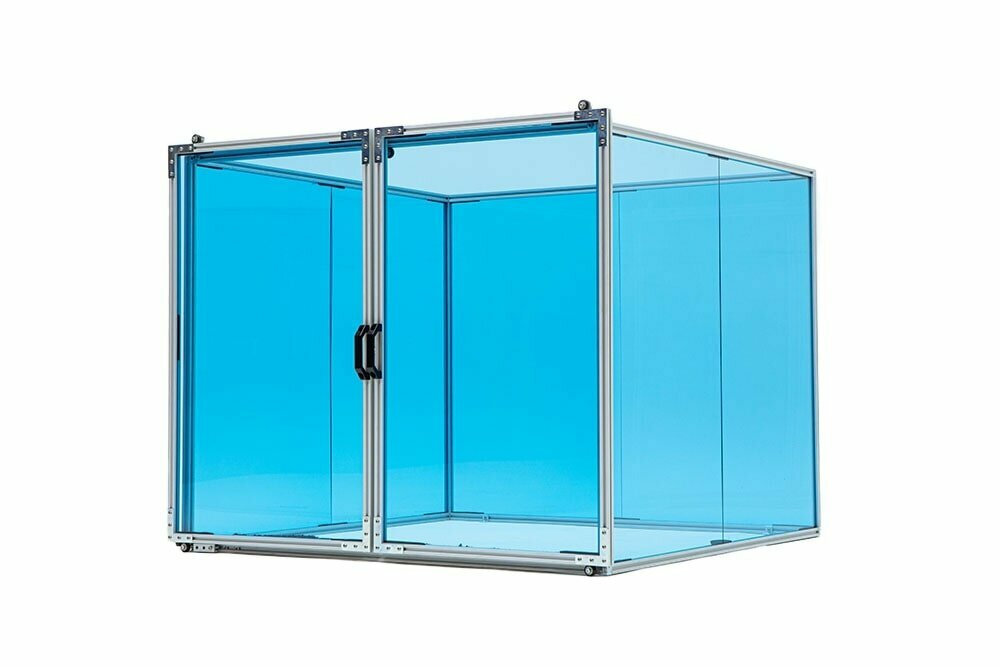

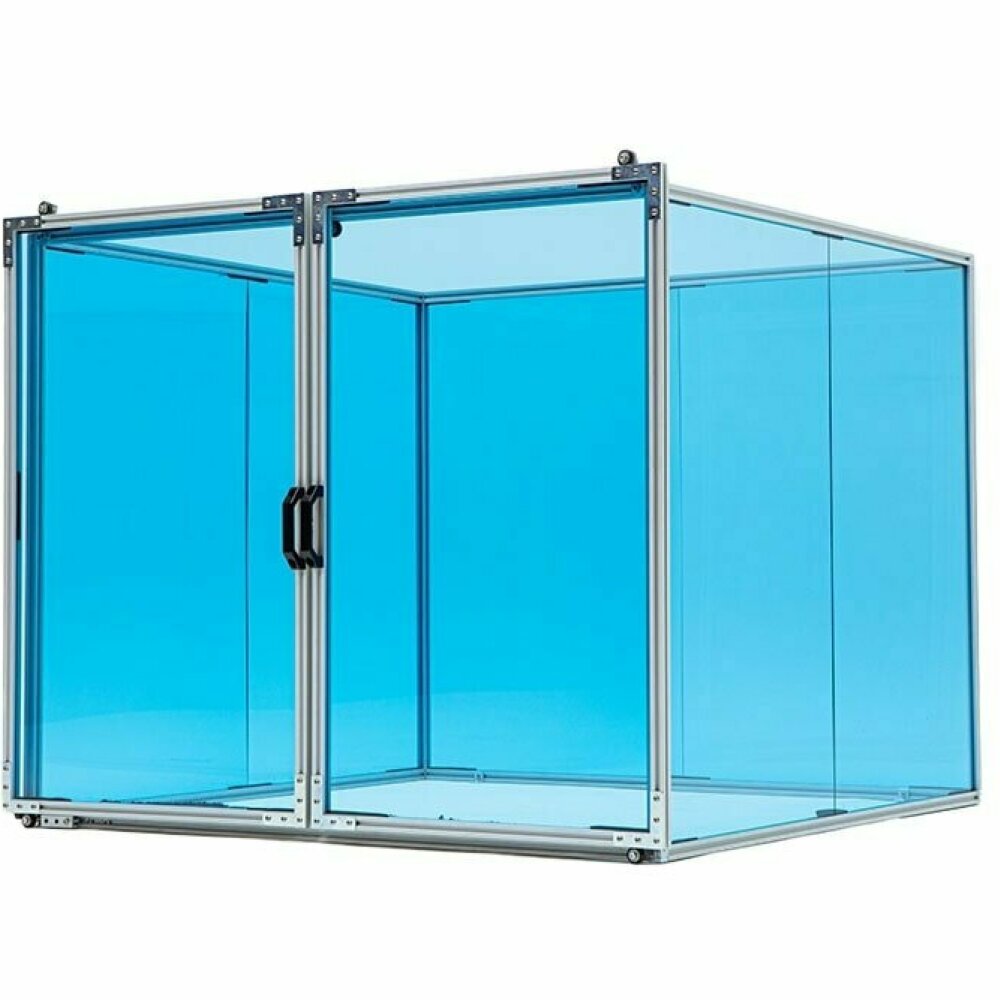

- 1x Sicherheits-Gehäuse
GRÖßE & LEISTUNG | |
| Erreichbare Genauigkeit | bis zu 0.1 mm |
| Arbeitsbereich | 630 x 630 mm |
| Gesamte Größe | 850 x 850 mm |
| Durchgangshöhe Z | 100 mm - maximale Distanz zwischen Maschine und Z-Wagen 82mm - maximale Distanz zwischen Mekanika Opferplatte und Z-Wagen 70mm - maximale Werkstückdicke welche mit Mekanika Opferplatte graviert werden kann 40mm - maximale Werkstück Dicke welche mit Mekanika Opferplatte komplett geschnitten werden kann |
| max. Verfahrgeschw. | 15000 mm/min |

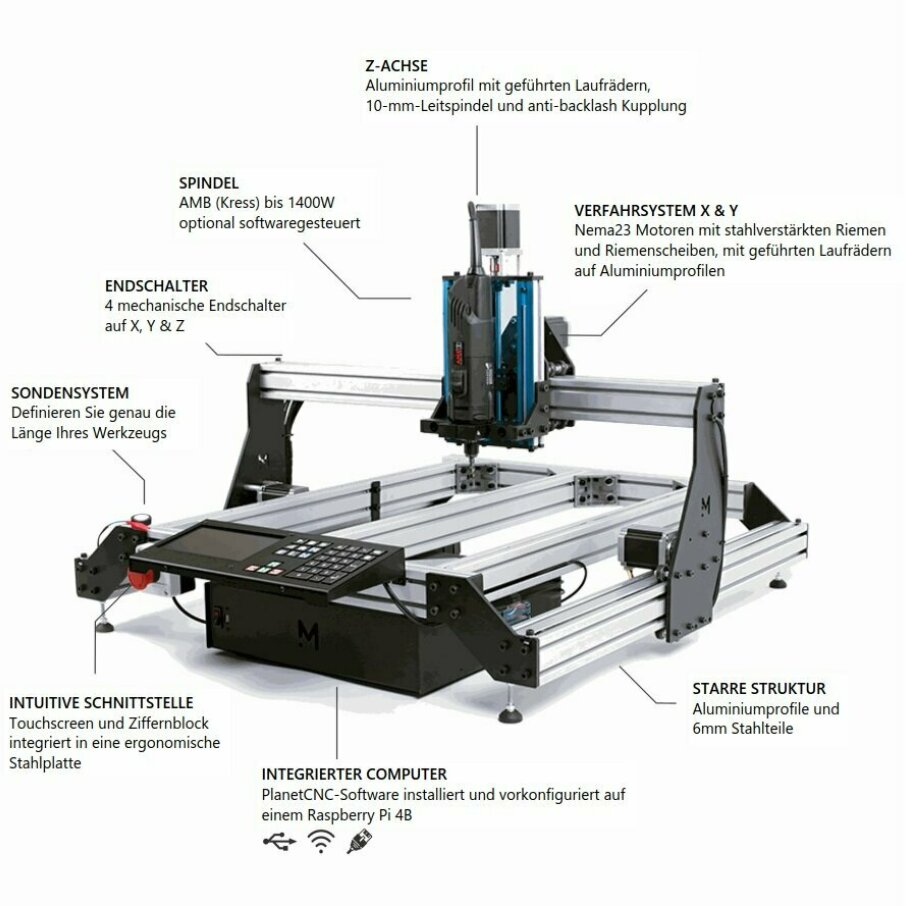

MECHANIK | |
| Struktur | Stahlteile (6 mm) Hochbelastbare Aluminiumprofile |
| X-Achse | Stahlverstärkte PU-GT2-Riemen und Riemenscheiben Nema 23 Schrittmotor (165Ncm) Wagen mit 16 Laufrädern speziell gefertigte Führungsschienen |
| Y-Achse | Stahlverstärkte PU-GT2-Riemen und Riemenscheiben Doppel Nema 23 Schrittmotor (165Ncm) Wagen mit 8 Laufrädern speziell gefertigte Führungsschienen |
| Z-Achse | Nema 23 Schrittmotor (165Ncm) Trapezleitspindel Anti-Backlash Kupplung speziell gefertigte Führungsschienen |
| Spindel | 1050W - 1400W jeweils auch als DI Version (softwaregesteuert) |
ELEKTRONIK | |
| Treiber | 4 PlanetCNC 2.5 A Stepper Treiber |
| Verbauter Computer | RAspberry Pi 4 - 2 GB RAM |
| Anschlüsse | 4 USB 1 Gigabit Ethernet HDMI |
| Schnittstellen | Neutrik XLR (Steppermotoren & Sensoren GX12 (Z-Sonde und Not-Aus) |

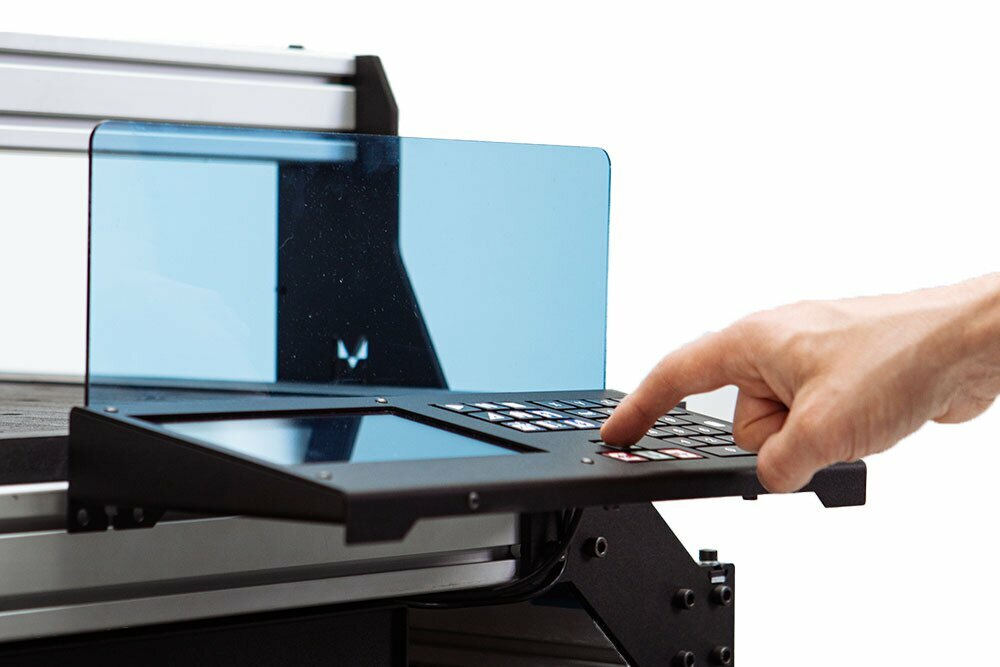

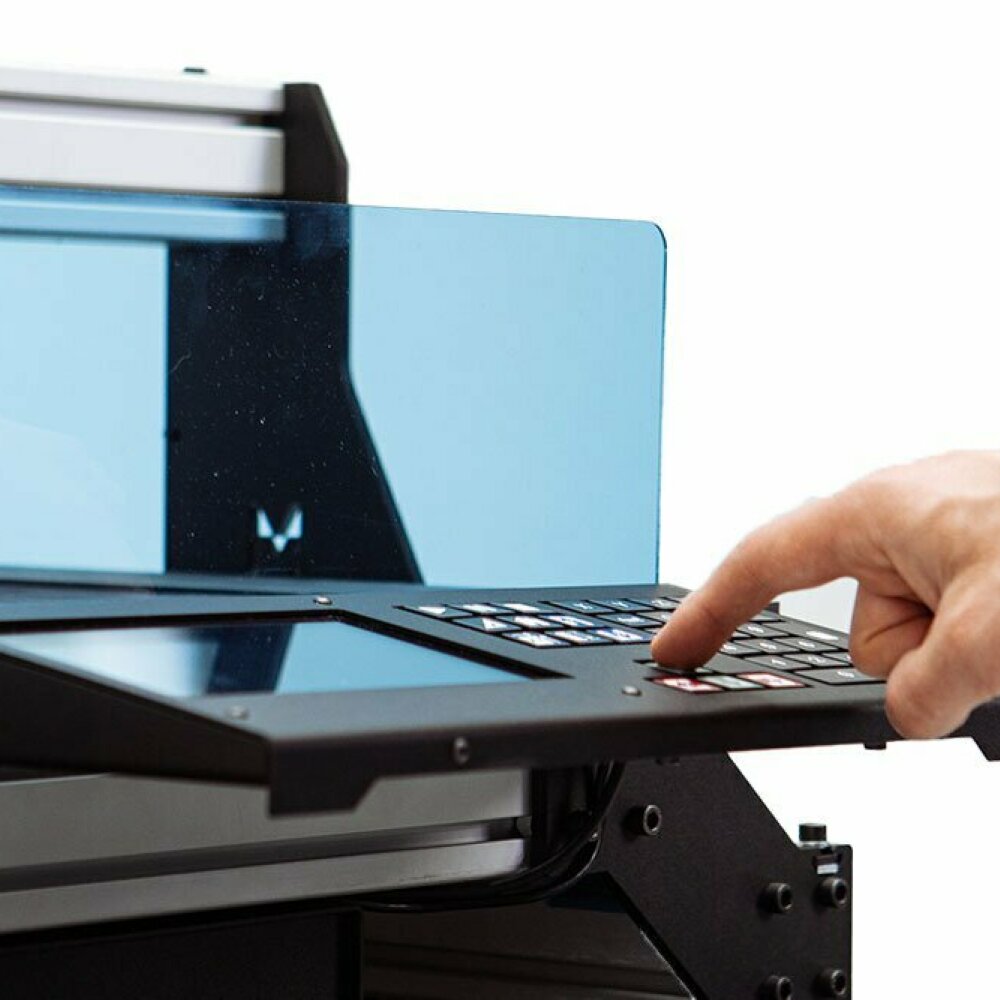

| Schnittstelleneinheit | HD-Touchscreen Bluetooth-Tastatur |
| Konnektivität | WiFi (2.4 GHz und 5.0 GHz IEEE 802.11ac) Bluetooth (5.0) Gigabit Ethernet |
| Endschalter | 4 mechanische Endschalter |
STEUERSOFTWARE | |
| PlanetCNC | integrierter Gcode-Generator/Editor Werkzeugweg-Visualisierung Simulationsmodus Manuelle Gcode-Eingabe Anpassbare Umgebung |
| CAM-Kompatibilität | Kompatibel mit allen auf dem Markt erhältlichen CAM-Programmen. (z.B. Fusion360) |
| Haupteigenschaften | Bewegungskontrolle Homing Z-Sonde Portal-Quadrierung Vorschub & Geschwindigkeits-Editor |
SICHERHEIT | |
| Spindel | DI-Spindeln stoppen automatisch, wenn der Notstopp gedrückt wird oder wenn das Fräsen beendet ist. Dies begrenzt die Zeit, in der sich ein scharfer Fräser dreht auf ein Minimum. |
| Gehäuse | Das Gehäuse bietet rund um die CNC eine sichere Umgebung, in die nichts eindringen kann, während die CNC läuft. Die Türen werden überwacht und ihr Öffnen führt automatisch zu einem Notstopp der Maschine und der DI-Spindel. Das Gehäuse ist ein optionales Produkt. |
